Przewód solarny ziemny 5m, 4mm2 czerwony, zewnętrzny bezhalogenowy, DCA

Przewód jednożyłowy przeznaczony do instalacji fotowoltaicznych, z miedzianą żyłą wielodrutową ocynowaną, w izolacji i powłoce z sieciowanego tworzywa bezhalogenowego.

Może być używany zarówno wewnątrz, jak i na zewnątrz budynków, a także bezpośrednio w ziemi. Powłoka zewnętrzna zapewnia odporność na promieniowanie UV oraz warunki atmosferyczne. Przewidywany okres eksploatacji wynosi 25 lat.

Charakterystyka:

• Wyprodukowany specjalnie pod zastosowania solarne
• Napięcie pracy 1,5kV (1,8kV) DC (zgodnie z EN 50618)
• Napięcie znamionowe 1,0/1,0 kV AC
• Żyła wykonana z ocynowanych miedzianych drutów
• Wysoka giętkość
• W pełni bezhalogenowe
• Bardzo dobra odporność na promieniowanie UV, ozon oraz warunki atmosferyczne
• Niska emisyjność oraz toksyczność dymów (LSOH)
• Niska chłonność wody
• Bardzo dobre własności mechaniczne
• Zwiększona odporność na hydrolizę, amoniak oraz kwasy i zasady
• Reakcja na ogień: klasa Dca (PN-EN 13501-6:2019)
• Możliwość układania bezpośrednio w ziemi

Zastosowanie:

Przewody solarne NEKU są przeznaczone do wykonywania połączeń pomiędzy modułami fotowoltaicznymi i pomiędzy ciągami modułów, a także jako przewody łączące zespoły modułów z inwerterem (falownikiem). Dzięki wysokiej wytrzymałości środowiskowej nadają się do okablowania każdego rodzaju systemu fotowoltaicznego, od paneli montowanych na dachach budynków po rozbudowane elektrownie słoneczne. Przewody są w pełni bezhalogenowe, dzięki czemu mogą być bezpiecznie wprowadzane do budynków i nie stanowią zagrożenia dla ludzi podczas pożaru.

Specyfikacja:

• Producent: NEKU
• Rodzaj przewodu: H1Z2Z2-K
• Napięcie znamionowe: 1,0/1,0 kV AC
• Napięcie pracy: 1,5kV (1,8kV) DC, zgodny z EN 50618
• Rezystancja izolacji: ok. 1000 MΩ/km
• Napięcie probiercze badania 50Hz: 6500V (AC)
• Znamionowy przekrój żyły: 4,00 mm²
• Średnica zewnętrzna przewodu: 5,35 mm
• Największa dopuszczalna średnica drutu w żyle: 0,31 mm
• Nominalna grubość ścianki izolacji: 0,7 mm
• Nominalna grubość ścianki powłoki: 0,8 mm
• Max. rezystancja żyły przy 20°C: 5,09 mΩ/m
• Min. rezystancja izolacji przy 20°C: 580 MΩ/km
• Obciążalność prądowa: test zgodnie z EN 50618
• Odporność na ozon oraz warunki atmosferyczne: test zgodnie z EN 50618
• Odporność na promieniowanie UV: test zgodnie z EN 50618
• Płomienioodporność: PN-EN 60332-1, LSOH
• Reakcja na ogień: PN-EN 13501-6:2019, klasa Dca
• Przewidywany okres eksploatacji: 25 lat

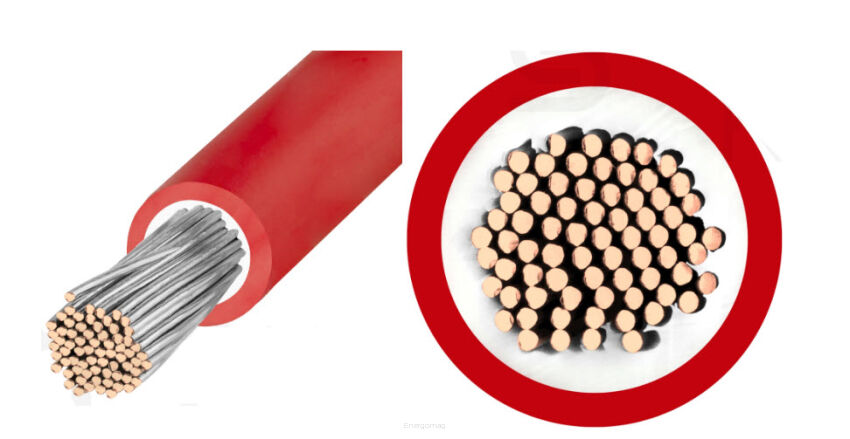

Budowa przewodu:

1. Powłoka: sieciowane tworzywo bezhalogenowe
2. Kolor powłoki: czerwony
3. Izolacja: sieciowane tworzywo bezhalogenowe
4. Kolor izolacji: biały
5. Żyła: elastyczna linka z drutów miedzianych miękkich ocynowanych, klasa 5 wg PN-EN 60228, DIN VDE 0295

Dopuszczalne temperatury pracy:

• Max. temperatura żyły podczas pracy: +90°C
• Max. temperatura żyły podczas pracy: +120°C/20000h
• Min. temperatura otoczenia dla przewodów ułożonych na stałe: -40°C
• Min. temperatura układania przewodów: -25°C

.
